Série M
• Une seule unité peut couvrir jusqu'à 19,5 m (64')
• Deux unités assemblées peuvent couvrir jusqu'à 45,1 m (148')
• Configuration tridimensionnelle et modulaire
• Entretien facile et minimal
• Installation facile et rapide
• Espaces de rangement intégrés pour les accessoires

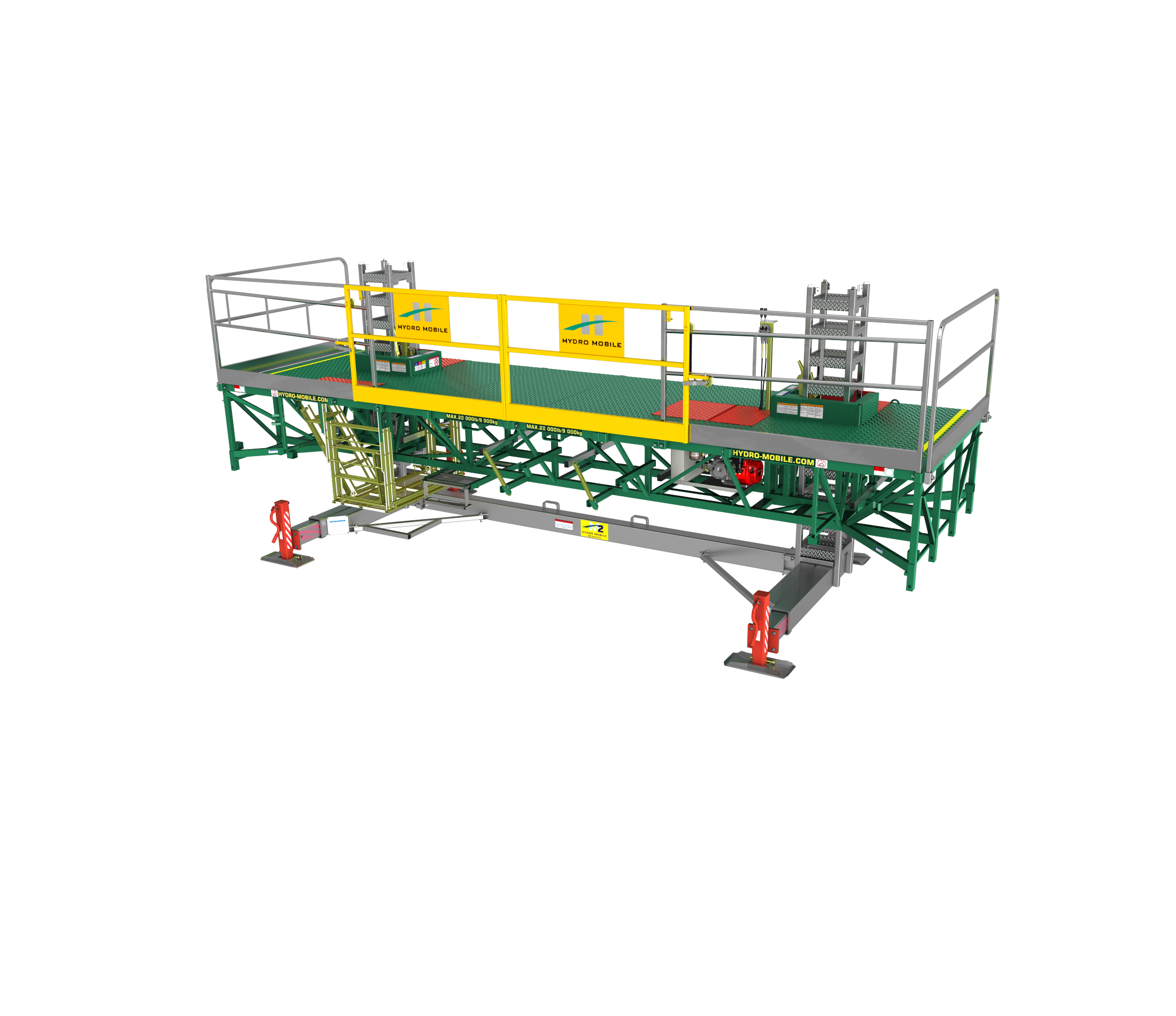

Série M - 24 pieds
Capacité de charge maximale de 9979 kg (22 000 lb).
Vitesse ascensionnelle de 1m (3 pi) par minute.
C'est l'unité parfaite pour les travaux de maçonnerie (briques ou blocs), la pose de pierres ou de marbre sur des façades allant de 6,1 m (20 pi) à 76,2 m (250 pi) de hauteur.
Spécifications pour l'unité de la série M de 24 pi.
| Dimensions de la plate-forme (transport) | Larg. x Long. x Haut.: 2,1m x 7,3m x 1,2 m (7 pi x 24 pi x 4 pi) |
|---|---|
| Longueur min./max. de la plate-forme | 7,3 m / 19,5 m ( 24' / 64') |
| Capacité de charge maximale (excluant personnes et équipement) | 9979 kg à 7,3m (22 000 lb à 24 pi) / 7530 kg à 19,5m (16 600 lb à 64 pi) |
| Hauteur maximale | Jusqu'à 76,2m (250 pi) nominale |
| Distance des attaches murales | 6,1 m (20 pi) (9,14m [30 pi] si préinstallé) |
| Hauteur maximale en autonomie | 10,7m (35 pi) avec longrines de base en extension |
| Vitesse ascensionnelle | 0,9 m (3 pi) par minute |
| Système de levage | Système hydraulique de levage à crochet |
| Système opérationnel | Cylindres hydrauliques de 8,9cm (3,5 po) @ 19 305 kPa (2800 psi) |
| Type de moteur | Moteur à essence de 9,0 CV équipé d'un démarreur électrique |
| Poids total de la plate-forme | 3311 kg (7300 lb) |
| Section de mât | 40,6 cm x 40,6 cm x 1,5 m (16 po x 16 po x 60 po) • 107 kg (235 lb) par unité |

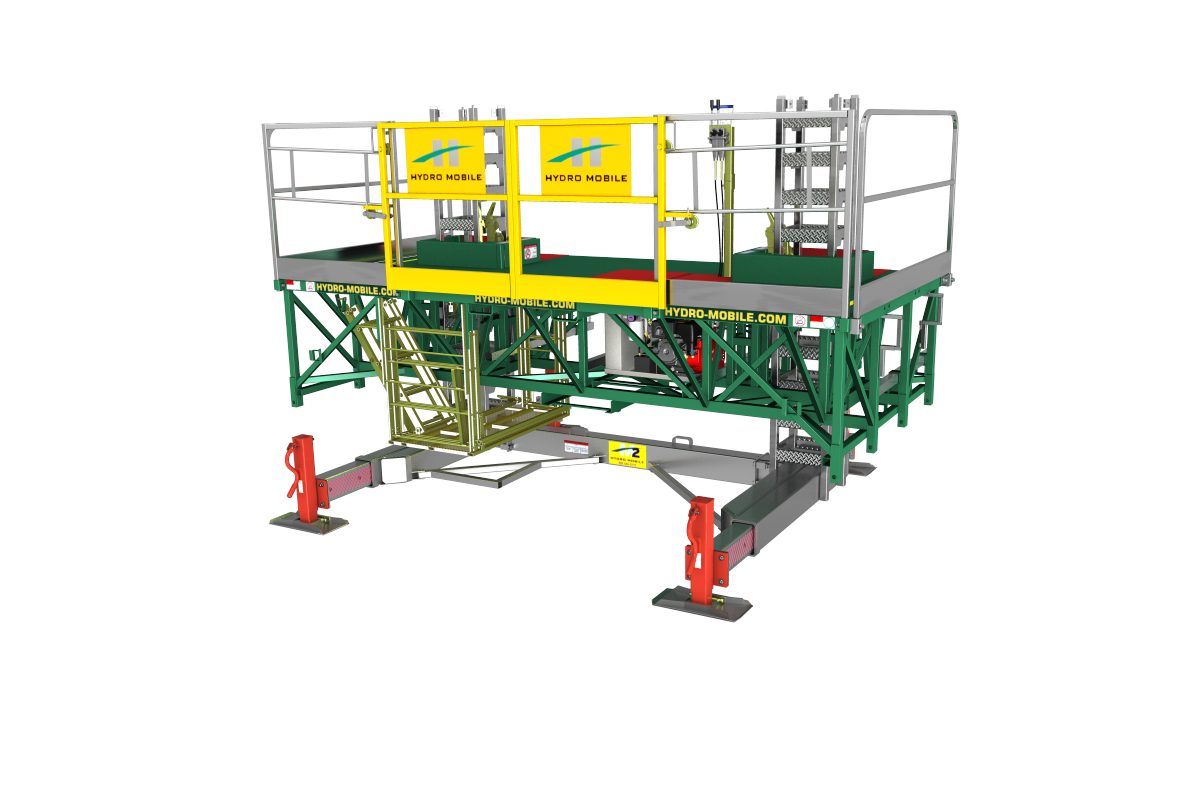

Série M - 14 pieds
Cette plate-forme élévatrice de travail combine puissance et format réduit permettant son installation dans des endroits plus restreints. Plusieurs unités peuvent être assemblées afin d'offrir plus de flexibilité. Sa petite dimension fait en sorte que l'unité est facile à transporter.
SPÉCIFICATIONS POUR L'UNITÉ DE LA SÉRIE M DE 14 PI.
| Dimensions de la plate-forme (transport) | Larg. x Long. x Haut.: 2,1 m x 4,3 m x 1,2 m (7 pi x 14 pi x 4 pi) |
|---|---|
| Longueur min./max. de la plate-forme | 4,3 m / 10,4 m (14 pi / 34 pi) |
| Capacité de charge maximale | 9979 kg à 4,3 m (22 000 lb à 14 pi) / 8754 kg à 10,4 m (19 300 lb à 34 pi) |
| Hauteur maximale | Jusqu'à 76,2 m (250 pi) nominale |
| Distance des attaches murales | 6,1 m (20') (9,14 m [30'] si préinstallé) |
| Hauteur maximale en autonomie | 7,6 m (25') avec longrines de base en extension |
| Vitesse ascensionnellle | 0,9 m (3 pi) par minute |
| Système de levage | Système hydraulique de levage à crochet |
| Système opérationnel | Cylindres hydrauliques de 8,9 cm (3,5 po) @19 305 kPa (2800 psi) |
| Type de moteur | Moteur à essence de 9,0 CV équipé d'un démarreur électrique |
| Poids total de la plate-forme | 2722 kg (6000 lb) |
| Section de mât | 40,6 cm x 40,6 cm x 1,5 m (16 po x 16 po x 60 po) • 107 kg (235 lb) par unité |
